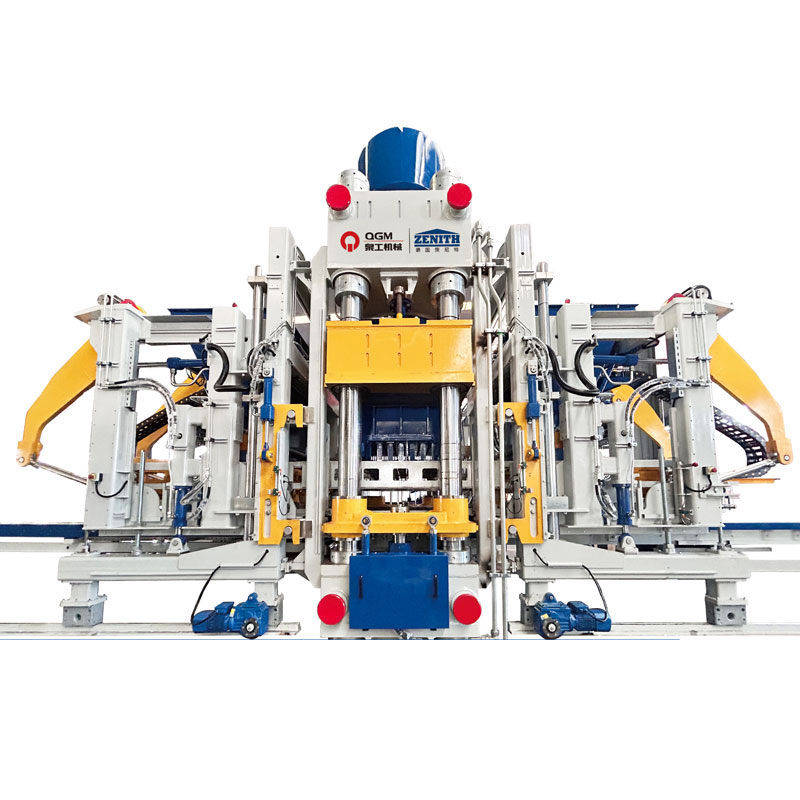

Zenith 940SC പാലറ്റ്-ഫ്രീ ബ്ലോക്ക് മെഷീൻ

പ്രൊഫഷണൽ നിർമ്മാതാവ് എന്ന നിലയിൽ, നിങ്ങൾക്ക് Zenith 940SC പാലറ്റ്-ഫ്രീ ബ്ലോക്ക് മെഷീൻ നൽകാൻ ഞങ്ങൾ ആഗ്രഹിക്കുന്നു. ആഗോള വിപണിയിലെ എല്ലാ കോൺക്രീറ്റ് ബ്ലോക്കുകളുടെയും പേവിംഗ് ബ്ലോക്ക് മെഷീനുകളുടെയും ഉൽപാദന സാധ്യതകളുടെ വിപുലമായ ശ്രേണിയാണ് ബഹുമുഖമായ 940sc വാഗ്ദാനം ചെയ്യുന്നത്. ഇത് ഒരു സാർവത്രിക യന്ത്രമായും നിലവാരമില്ലാത്ത ഉൽപ്പന്നങ്ങൾക്കായുള്ള ഒരു സമർപ്പിത യന്ത്രമായും ഉപയോഗിക്കാം കൂടാതെ നിച് ഉൽപ്പന്നങ്ങൾ നിർമ്മിക്കുന്നതിന് ഒരു സിംഗിൾ-പാലറ്റ് പ്ലാൻ്റ് പൂർത്തിയാക്കാൻ ഇത് ഉപയോഗിക്കാം. ഈ യന്ത്രം ഉയർന്ന നിലവാരമുള്ള ആവശ്യകതകൾക്കനുസൃതമായി നിർമ്മിച്ചതാണ്, കൂടാതെ ഫേസിംഗ് മിക്‌സ് അല്ലെങ്കിൽ ഹോളോ ബ്ലോക്കുകളുള്ള പേവിംഗ് ബ്ലോക്കുകൾ പോലെയുള്ള വളരെ കുറഞ്ഞ വിലയുള്ള സെക്ഷണൽ യൂണിറ്റുകൾ നിർമ്മിക്കുന്നു.

പ്രധാന സാങ്കേതിക സവിശേഷതകൾ

1) സ്വയം വിശദീകരിക്കുന്ന, മെനു-ഡ്രൈവ് ടച്ച് പാനൽ മെഷീൻ പ്രവർത്തനം വളരെ എളുപ്പമാക്കുന്നു. വ്യത്യസ്ത മോൾഡ് തരങ്ങൾക്കും പ്രൊഡക്ഷൻ പ്രോഗ്രാമുകൾക്കുമുള്ള പ്രൊഡക്ഷൻ പാരാമീറ്ററുകൾ നന്നായി ക്രമീകരിച്ചിരിക്കുന്ന മെനു മാസ്കുകൾ ഉപയോഗിച്ച് നൽകുകയും സംരക്ഷിക്കുകയും ചെയ്യുന്നു. ആന്തരിക സിഗ്നൽ പ്രോസസ്സിംഗിനായി ഒരു ദ്രുത സീമെൻസ് എസ്പിഎസ് ഉപയോഗിക്കുന്നു.

2)ഉയർന്ന കാര്യക്ഷമതയുള്ള ഹൈഡ്രോളിക് സിസ്റ്റം. ഹൈഡ്രോളിക് പവർ രണ്ട് സർക്യൂട്ട് ഉയർന്ന മർദ്ദം ഉപയോഗിക്കുന്നു; രണ്ട് മിൽറ്റി-സ്റ്റാർ-പിസ്റ്റൺ പമ്പുകളുള്ള ഹൈഡ്രോളിക് സിസ്റ്റം. ഉൽപ്പാദിപ്പിക്കുന്ന വ്യത്യസ്ത ഉൽപ്പന്നങ്ങൾക്കനുസരിച്ച് വേഗത ക്രമീകരിക്കാനും പ്രവർത്തിക്കാനും ഇത് ആനുപാതികമായ ഹൈഡ്രോളിക് സാങ്കേതികവിദ്യ ഉപയോഗിക്കുന്നു. ഹൈഡ്രോളിക് ചലനങ്ങൾ വ്യത്യസ്ത വേഗതയിലും സമ്മർദ്ദത്തിലും ഒരേസമയം സ്വതന്ത്രമായി പ്രവർത്തിപ്പിക്കാനും എല്ലാ ഡാറ്റയും ടച്ച് സ്ക്രീനിൽ സജ്ജീകരിക്കാനും കഴിയും. സമയം, കണക്കുകൂട്ടൽ, ഓപ്ഷൻ, ഹൈഡ്രോളിക് വേഗത, മർദ്ദം തുടങ്ങിയ എല്ലാ വിവരങ്ങളും ടച്ച് സ്ക്രീനിലൂടെ സജ്ജമാക്കാൻ കഴിയും.

3) ഉയർന്ന കാര്യക്ഷമതയുള്ള വൈബ്രേഷൻ സിസ്റ്റം. വൈബ്രേഷൻ ടേബിൾ രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത് നാല് വ്യത്യസ്ത പ്രൊഡക്ഷൻ ലെവലുകൾ ഉള്ളതിനാണ്; വൈബ്രേഷൻ ടേബിളിൻ്റെ മുകൾ ഭാഗം രണ്ട് ഭാഗങ്ങളുള്ളതാണ്, ഇത് ഒരു ഇരട്ട പവർ ട്രാൻസ്മിഷനും ഒപ്റ്റിമൽ കോംപാക്ഷനും നേടുന്നു; വൈബ്രേഷൻ ടേബിളിൻ്റെ മുകൾ ഭാഗങ്ങളുടെ സംരക്ഷണത്തിനായി മാറ്റിസ്ഥാപിക്കാവുന്ന വെയർ പ്ലേറ്റ്: 80 kN ൻ്റെ പരമാവധി അപകേന്ദ്രബലം നേടുന്നതിന് രണ്ട് വൈബ്രേറ്ററുകൾ സ്വീകരിക്കുന്നതിനുള്ള വൈബ്രേഷൻ പട്ടിക; 50 സെൻ്റീമീറ്റർ ഉയരമുള്ള ബ്ലോക്കുകൾ നിർമ്മിക്കാൻ, പൂപ്പൽ ഫ്രെയിം വൈബ്രേറ്ററുകളാൽ സജ്ജീകരിച്ചിരിക്കുന്നു. (ബ്ലോക്ക് ഉയരം അനുസരിച്ച് 2, 4, 6. 8 വൈബ്രേറ്ററുകൾ കൊണ്ട് സജ്ജീകരിക്കാം), വൈബ്രേഷൻ മോട്ടോറുകൾ സെർവോ മോട്ടോറുകൾ ഉപയോഗിക്കുന്നു.

4) അഗ്രഗേറ്റ് ഫീഡിംഗ് സിസ്റ്റം. ഹൈഡ്രോളിക് ഉപയോഗിച്ച് ഫീഡർ; വ്യത്യസ്ത അച്ചുകൾ, ഫീഡർ ഗൈഡ് വീൽ വ്യാസം Ø 80mm ഹൈഡ്രോളിക് ഡ്രൈവ് ഡിസ്ട്രിബ്യൂഷൻ ഗ്രേറ്റ് അച്ചിൽ കോൺക്രീറ്റിൻ്റെ തുല്യ വിതരണത്തിലേക്ക് നയിക്കുന്നു; ടാംപർ ഹെഡ് ഷൂസ് വൃത്തിയാക്കാൻ ഫീഡ് ഡ്രോയറിൻ്റെ മുൻവശത്തെ ഭിത്തിയിൽ ഘടിപ്പിച്ചിരിക്കുന്ന ഉയരം ക്രമീകരിക്കാവുന്ന ക്ലീനിംഗ് ബ്രഷ്...

സാങ്കേതിക ഡാറ്റ

അടിസ്ഥാന മെറ്റീരിയൽ ഹോപ്പർ	1,200ലി
അടിസ്ഥാന മെറ്റീരിയൽ ഫീഡ്ബോക്സ്	2,000ലി
പിഗ്മെൻ്റ് ഹോപ്പർ	800ലി
പിഗ്മെൻ്റ് ഫീഡ്ബോക്സ്	2,000ലി
ലോഡറിൻ്റെ പരമാവധി ഫീഡിംഗ് ഉയരം	2,800 മി.മീ
രൂപവത്കരണ വലുപ്പം
പരമാവധി രൂപീകരണ ദൈർഘ്യം	1240 മി.മീ
പരമാവധി ഫോമിംഗ് വീതി (വൈബ്രേഷൻ ടേബിളിൽ ഉൽപ്പാദിപ്പിക്കുന്നു)	1.000 മി.മീ
പരമാവധി ഫോമിംഗ് വീതി (നിലത്ത് ഉൽപ്പാദിപ്പിക്കുന്നത്)	1,240 മി.മീ
ഉൽപ്പന്ന ഉയരം
മൾട്ടി-ലെയർ ഉത്പാദനം
കുറഞ്ഞത്.ഉൽപ്പന്ന ഉയരം (പാലറ്റിൽ ഉൽപ്പാദിപ്പിക്കുന്നത്)	50 മി.മീ
പരമാവധി. ഉൽപ്പന്ന ഉയരം	250 മി.മീ
ഒരു ലെയർ ഉൽപ്പന്നത്തിൻ്റെ പരമാവധി സ്റ്റാക്കിംഗ് ഹൈറ്റ്പാലറ്റ് ഉയരം)	640 മി.മീ
പാലറ്റിലെ താഴ്ന്ന നിലയിലുള്ള ഉത്പാദനം
പരമാവധി ഉൽപ്പന്ന ഉയരം	600 മി.മീ
തറയിൽ താഴ്ന്ന നിലയിലുള്ള ഉത്പാദനം
Max.product ഉയരം	650 മി.മീ
തറയിൽ ഉത്പാദനം
പരമാവധി. ഉൽപ്പന്ന ഉയരം	1.000 മി.മീ
കുറഞ്ഞ ഉൽപ്പന്ന ഉയരം	250 മി.മീ
മെഷീൻ ഭാരം
പൂപ്പൽ, പിഗ്മെൻ്റ് ഉപകരണം ഇല്ലാതെ	11.7 ടി
പിഗ്മെൻ്റ് ഉപകരണം	1.7 ടി
മെഷീൻ വലിപ്പം
ആകെ നീളം (പിഗ്മെൻ്റ് ഉപകരണം ഇല്ലാതെ)	4,400 മി.മീ
ആകെ നീളം (പിഗ്മെൻ്റ് ഉപകരണത്തോടൊപ്പം)	6,380 മി.മീ
പരമാവധി. ആകെ ഉയരം	3,700 മി.മീ
ഏറ്റവും കുറഞ്ഞ മൊത്തം ഉയരം (ഗതാഗത ഉയരം)	3,240 മി.മീ
ആകെ വീതി (നിയന്ത്രണ പാനൽ ഉൾപ്പെടെ)	2.540 മി.മീ
വൈബ്രേഷൻ സിസ്റ്റം
പരമാവധി. വൈബ്രേഷൻ കെട്ടുകഥയുടെ ആവേശകരമായ ശക്തി	80KN
മിനി. മുകളിലെ വൈബ്രേഷൻ ശക്തി	40KN
ഊർജ്ജ ഉപഭോഗം
വൈബ്രേറ്റിംഗ് പട്ടികയുടെ പരമാവധി എണ്ണം അടിസ്ഥാനമാക്കി	42KW

ഉൽപ്പാദന ശേഷി

ബ്ലോക്ക് തരം	അളവ് (മില്ലീമീറ്റർ)	ചിത്രങ്ങൾ	aty/സൈക്കിൾ	സൈക്കിൾ സമയം	ഉൽപ്പാദന ശേഷി (8 മണിക്കൂറിന്)
ഹോളോ ബ്ലോക്ക്	400*200*200		12	40 സെ	8,640 പീസുകൾ
ചതുരാകൃതിയിലുള്ള പേവർ	200* 100*60		54	38സെ	817m2
ചതുരാകൃതിയിലുള്ള പേവർ (ഫേസ്മിക്സ് ഇല്ലാതെ)	200*100*60		54	36സെ	864m2
UNI പേവറുകൾ	225*112.5*60-80		40	38സെ	757m2
കുർസ്റ്റോൺ	150*1000*300		4	46സെ	2,504 പീസുകൾ
